Transducteur

Perte d'insertion

Comment mesurer la perte d'insertion

La mesure de la perte d'insertion caractérise principalement la sensibilité d'un transducteur, et elle s'exprime par:

La mesure de la perte d'insertion s'effectue en mesurant l'intensité d'un écho reçu d'un cible plane épaisse de grandes dimensions, dont le plan de réflexion est orthogonal à l'axe d'émisssion du tranducteur. Le rapport entre la tension mesurée aux bornes du transducteur lors de l'émission et celle lors de la réception de l'écho permet la mesure de la perte d'insertion (IL).

Les transducteurs que nous produisons ont une perte d'insertion généralement comprise entre 6 et 20 dB, selon le type de transducteur.

Pour mesurer la perte d'insertion, il faut:

  • 1 générateur de burst
  • 1 amplificateur (recommandé)
  • 1 oscilloscope
  • 2 câble coaxiaux (50 W) + 1 T
  • 1 récipient contenant de l'eau muni d'un dispositf de positionnement du transducteur
  • 1 cible (acier inox par exemple)

Réglage suggéré du générateur de salves

  • Amplitude = 10 Vpp sur 50 ohm
  • 4 cycles
  • entre burst = 10000 cycles

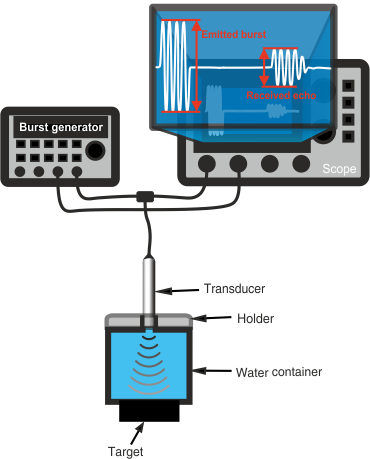

Connecter le transducteur, le générateur et l'oscilloscope comme indiqué sur la figure.

Danger

Afin de prévenir tout dommage au générateur, il est recommandé de vérifier si le générateur supporte une charge de faible impédance (<50 ohm) durant une longue période.

Procédure de mesure

  • S'assurer d'un bon couplage acoustique entre le transducteur et le liquide(pas de bulles d'air).
  • S'assurer que le transducteur est bien orthogonal à la cible (tension maximum de l'écho).
  • Mesurer la tension d'émission.
  • Mesurer la tension d'écho.
  • Calculer la perte d'insertion.

Remarques importantes

La distance entre la cible et le transducteur doit être suffisante de manière à s'affranchir des effets de ringing et des perturbations présentes dans le champ proche.

L'épaisseur de la cible doit être suffisante pour que les réflexions provenant de la surface distale (deuxième écho) n'affectent pas le premier écho. De plus, la différence d'impédance acoustique entre le liquide et la cible doit être la plus grande possible.
