Choisir le transducteur correspondant à vos critères

• 0.5 MHz 1 MHz 2 MHz 4 MHz 8 MHz 10 MHz Fréquence
• 14 mm 10 mm Diamètre du piezo
• LS SS LH AS RS Série

La référence du transducteur choisi est: TR0114LS

Impédance: environ 50 ohm
Câble: RG174
Connecteur: BNC
Matériaux du boîter: acier inoxydable (316L)
Matériaux en face frontale: epoxy
Pression maximum: 30 Bar
Température maximum: 60 degrees
Perte d'insertion typique:

La première chose à définir est la fréquence des ultrasons. Plus la fréquence est élevée, meilleure est la résolution spatiale. Malheureusement la fréquence la plus élevée ne correspond pas toujours au meilleur choix, car:

• La vitesse maximum et la profondeur maximum d'investigation sont liés.
  L'utilisation de UDOP permet de mettre en évidence cette liaison. Après sélection des paramètres par défauts, choisir une fréquence et une profondeur maximum. Le bouton de sélection de la vitesse permet aisément de se rendre compte de la vitesse maximum mesurable.


• L'atténuation des ultrasons dépend souvent fortement de leur fréquence. La plupart des liquides comme l'eau ou les métaux liquides atténuent peu les ultrasons. Il n'en n'est pas de même pour certains liquides visqueux et solides, comme les matières plastiques.

Une fois la fréquence des ultrasons définie, la deuxième étape réside dans le choix du diamètre de l'élément actif (céramique piezo). Les critères définissant ce choix sont:

• un petit diamètre implique généralement un transducteur peu sensible et un faisceau ultrasonore asez divergent;
• un grand diamètre implique généralement un transducteur sensible et un faisceau ultrasonore peu divergent;
• un grand diamètre implique un champ proche plus important et donc une mesure pouvant être influencée par les oscillations de la pression acoustique dans cette zône.

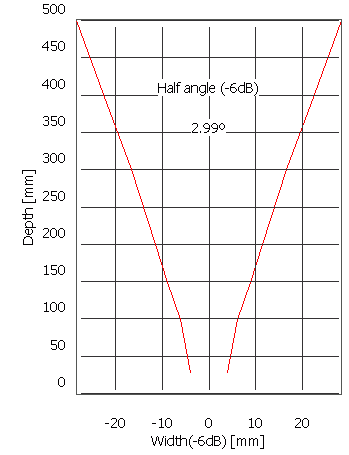

Encore une fois, le logiciel UDOP permet de visualiser l'évolution de la largeur du champ ultrasonore en fonction de la profondeur de mesure pour tous les transducteurs disponibles. En mode simulation (accessible quand aucun instrument n'est connecté au PC), le menu "Tool" contient un ligne appelée "Measure US field" qui donne accès à une fenêtre permettant de sélectionner un fichier de mesure de champs ultrasonore ("Recall from file") et ainsi de visualiser la forme du champ à différentes profondeurs.

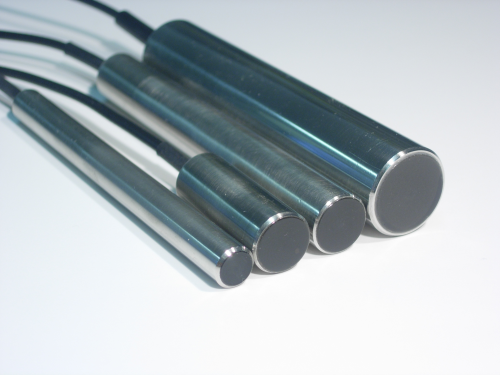

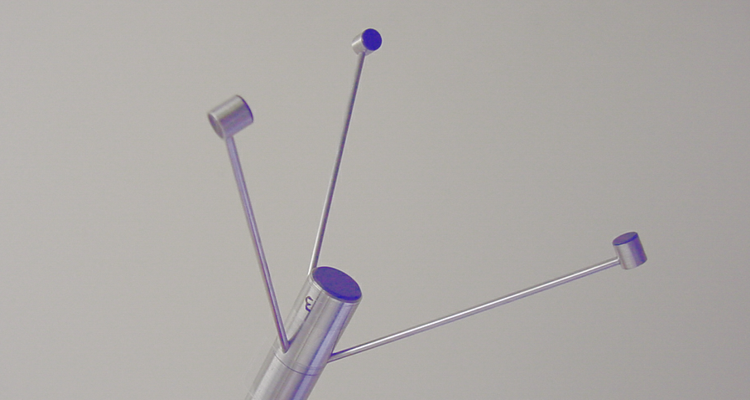

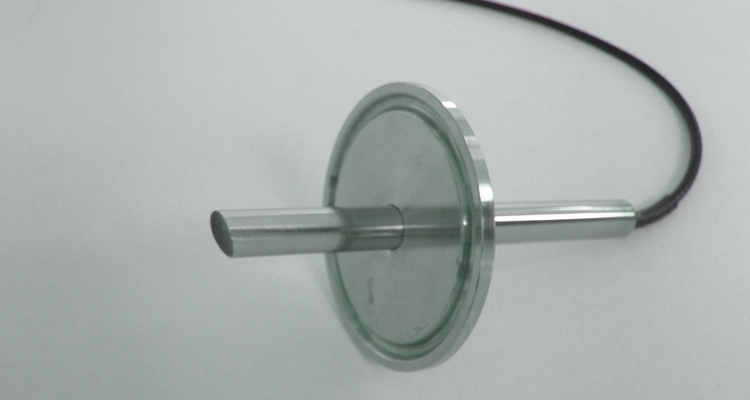

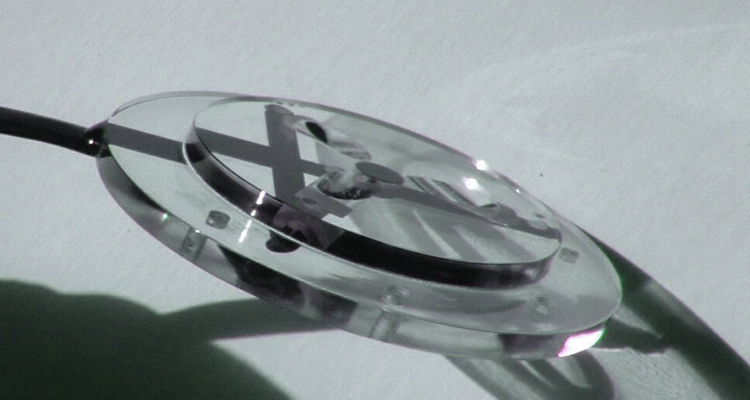

La dernière étape consiste à déterminer le boîtier. Ce dernier n'a aucun effet sur le fonctionnement du transducteur. Son choix est principalement dicté par la place à disposition et par la facilité de manipulation du transducteur.

Si le transducteur est utilisé à l'intérieur d'un champ magnétique important (plusieurs centaines de milli Tesla), il est recommandé d'utiliser l'option "Deported matching impedance". Cette option garantit que le champ magnétique proche de la sonde n'affecte les éléments inductifs qui assurent l'adaptation d'impédance électrique du transducteur.

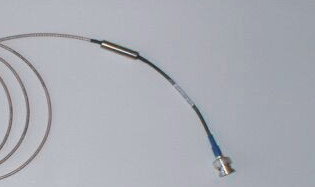

Dans ce cas l'adaptation d'impédance est réalisée à l'intérieur d'un boîtier tubulaire en inox situé à proximité du connecteur BNC du transducteur.
